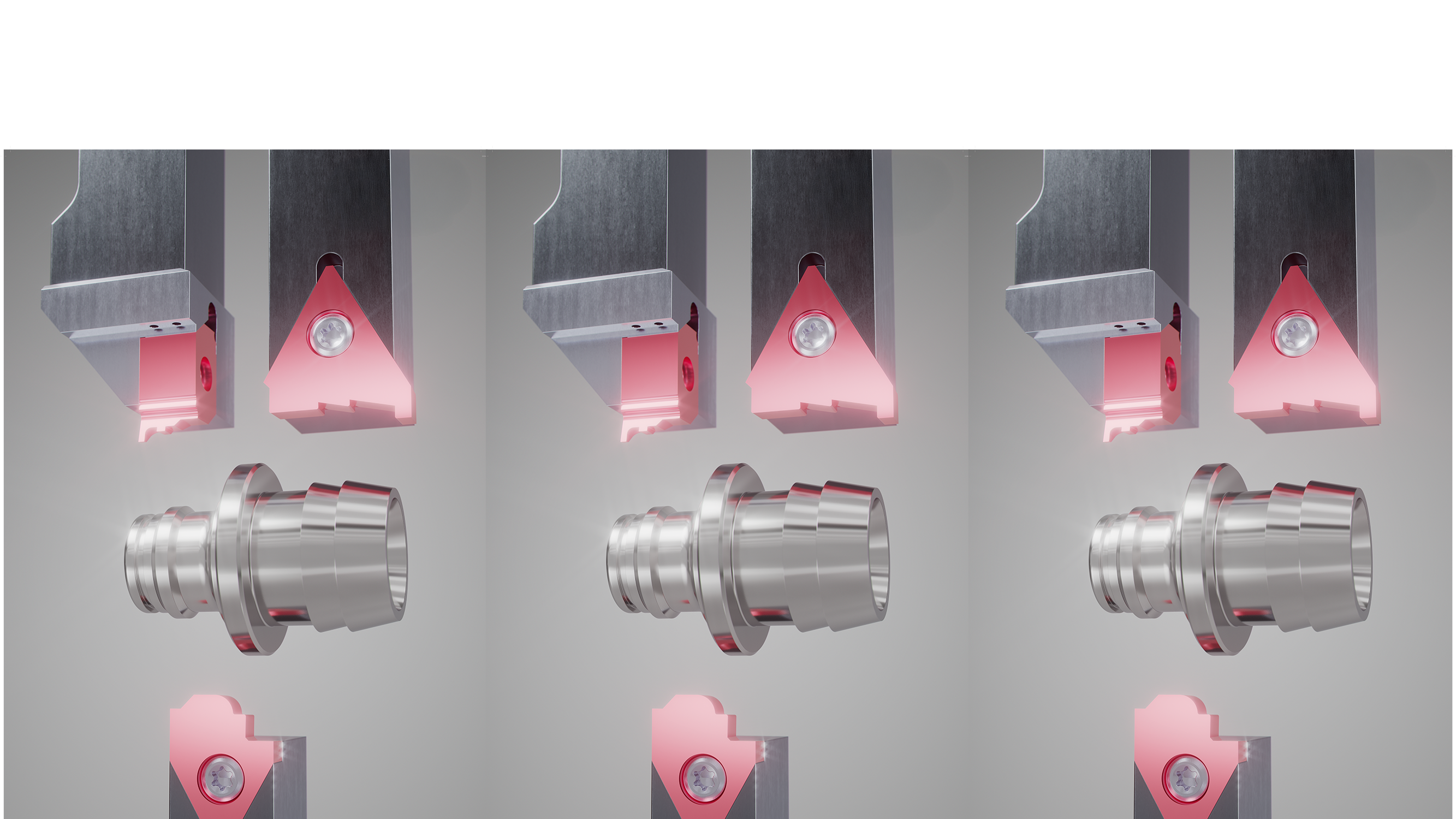

Präzisionswendeplatte mit Bauteil_Header

Präzisionswendeplatten / Formstechplatten: höchste Präzision für komplexe Konturen

Formstechplatten sind die wirtschaftliche Lösung, wenn komplexe Konturen in einem einzigen Arbeitsschritt gefertigt werden sollen. Statt mehrerer Einstiche und Werkzeugwechsel wird die vollständige Geometrie in einem Prozess eingebracht - präzise, wiederholgenau und mit maximaler Prozesssicherheit.
Jetzt kontaktieren

Präzision und Effizienz in einem Arbeitsschritt dank Formstechplatten

Formstechplatten sind so ausgelegt, dass mehrstufige Geometrien, Radien und Übergänge in einem Schnitt gefertigt werden können - eine effiziente Alternative zum herkömmlichen Einstichwerkzeug. Das reduziert:

  1. Bearbeitungszeit – weniger Einstiche, weniger Werkzeugwechsel
  2. Kosten – kürzere Zykluszeiten, hohe Standzeiten
  3. Fehlerquellen – weniger Prozessschritte, konstante Maßhaltigkeit

Besonders in der Serienfertigung und bei hohen Stückzahlen, wie beispielsweise in der Automobilindustrie, sind die Einsparungen deutlich spürbar.

Kürzere Bearbeitungszeiten

Eine einzige Formstechplatte ersetzt den Einsatz mehrerer Einstiche, reduziert Werkzeugwechsel und senkt Taktzeiten signifikant.



Weniger Fehlerquellen für höhere Prozesssicherheit

Die Kontur wird durch das profilierte Werkzeug präzise vorgegeben. Das minimiert Toleranzabweichungen und sorgt für konstante Maßhaltigkeit.


Spürbare Kostenersparnis

Durch kürzere Prozessabläufe und weniger Stillstand sinken sowohl Maschinenlaufzeit als auch Produktionskosten.



Optimierte Wiederholgenauigkeit

Optimale Hartmetallsorten, präzise Schleiftechnologie und passgenaue Haltersysteme sichern hohe Standzeiten und reproduzierbare Ergebnisse.

MAS Carbide Präzisionswendeplatte

Präzision aus der Schleiferei: Material & Fertigung bei MAS Carbide

Perfektion entsteht im Schleifprozess. Bei MAS Carbide entstehen Präzisionswendeplatten, die in unserer Schleiferei mit höchster Präzision bearbeitet werden. Das Ergebnis: Maßhaltigkeit im Mikrometerbereich bei gleichbleibend hoher Oberflächenqualität.

Dafür nutzen wir ausschließlich bewährte Materialien mit abgestimmten Beschichtungen für optimierte Leistung bei deinem Prozess.

Über MAS Carbide

Unsere Mission: Innovation aus Tradition. Seit über 40 Jahren.

Beispiele aus der Praxis: So verändern Präzisionswendeplatten den Fertigungsalltag

Beispiel: Schlauchadapter - Anschlussseite für Schlauchanschluss

Vorher: Kopierdrehen der kompletten Kontur für den Schlauchanschluss, mehrere Schnitte notwendig, lange Bearbeitungszeiten
Optimierung: Die komplette Kontur wird mit einer Formstechplatte bearbeitet, nur ein Schnitt notwendig

Effekt in der Praxis:

  1. Gesunkene Taktzeit, statt mehreren Schnitten, nur noch ein Arbeitsschritt.
  2. Keine Gratbildung an Dichtflächen. Bauteile kommen montagefertig aus der Maschine.
  3. Maßhaltigkeit bleibt auch bei hohen Stückzahlen konstant.

Besonders bei großen Serien spart dieser Ansatz Stunden an Maschinenlaufzeit pro Woche und minimiert das Korrigieren bei Maßschwankungen.

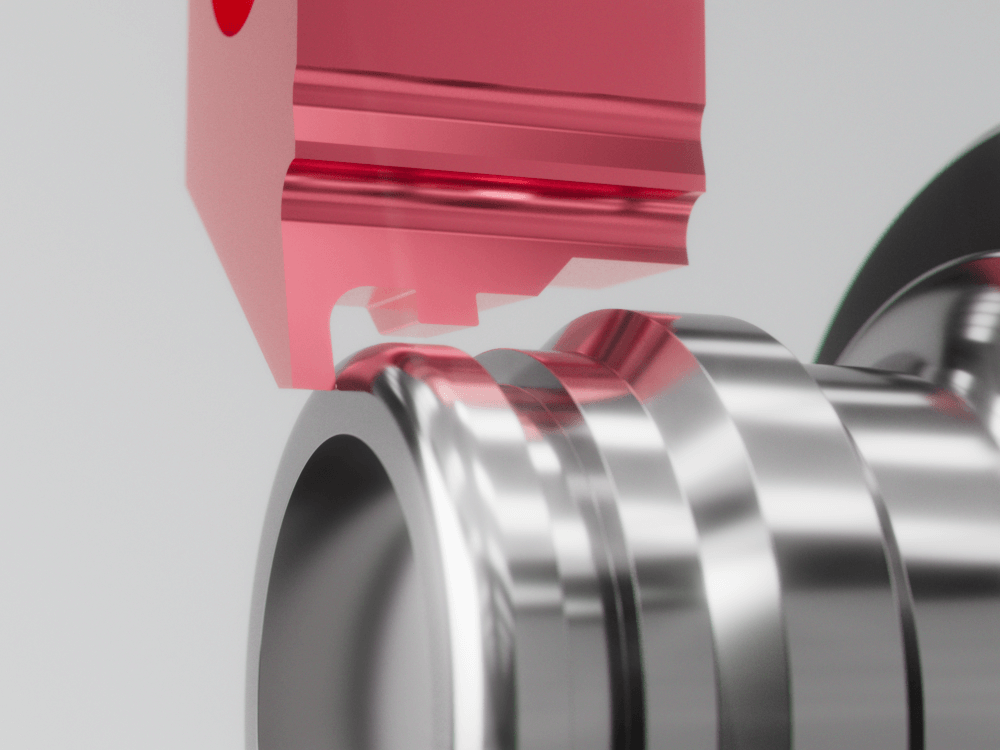

Formstechplatte Detail am Werkstück

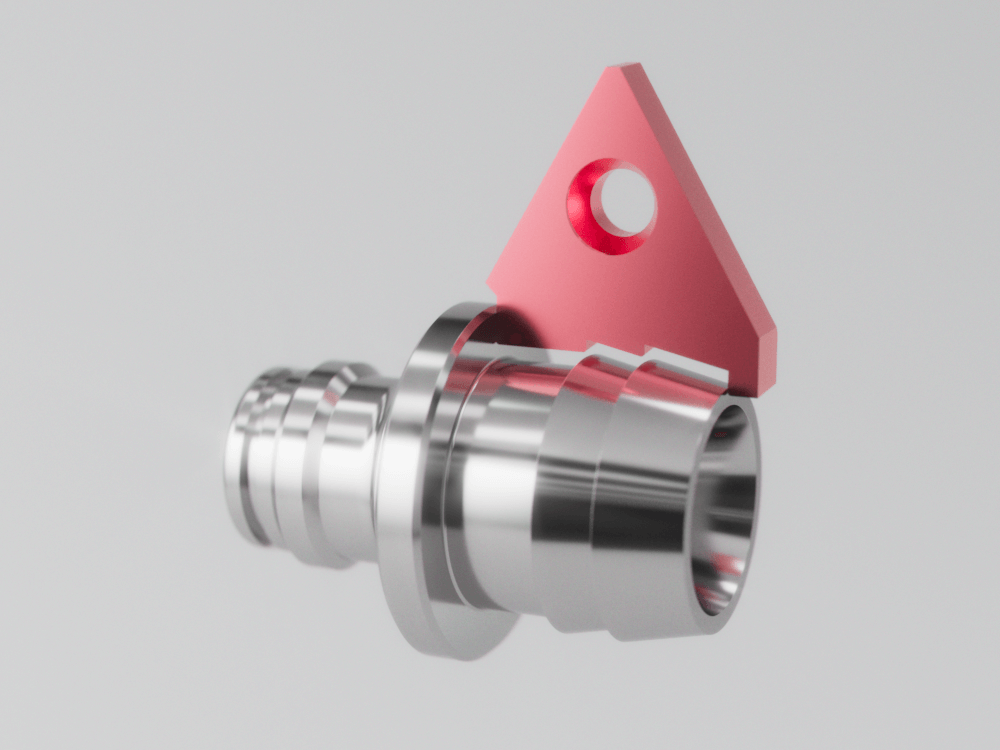

Formstechplatte passend

Beispiel: Schlauchadapter - Anschlussseite mit O-Ring Einstich

Vorher: Kopierdrehen in mehreren Durchgängen, Einstich mit separatem Werkzeug, ungleichmäßige Oberflächen.
Optimierung: Dichtkontur wird mit einer Formstechplatte bearbeitet inklusive O-Ring Einstich und Planfläche, nur ein Schnitt notwendig

Effekt in der Praxis:

  1. Reduzierung der Bearbeitungszeit durch Eliminierung mehrerer Werkzeugwechsel
  2. Stabiler Prozess und geringere Fehleranfälligkeit in der Produktion
  3. Reduzierung der Werkzeugkosten durch Einsatz nur eines Werkzeugs.

In der Serienfertigung zählen gleichbleibende Qualität und kurze Taktzeiten. Beides wird durch den Wegfall von Werkzeugwechseln und unnötigen Schnittaufteilungen erreicht.

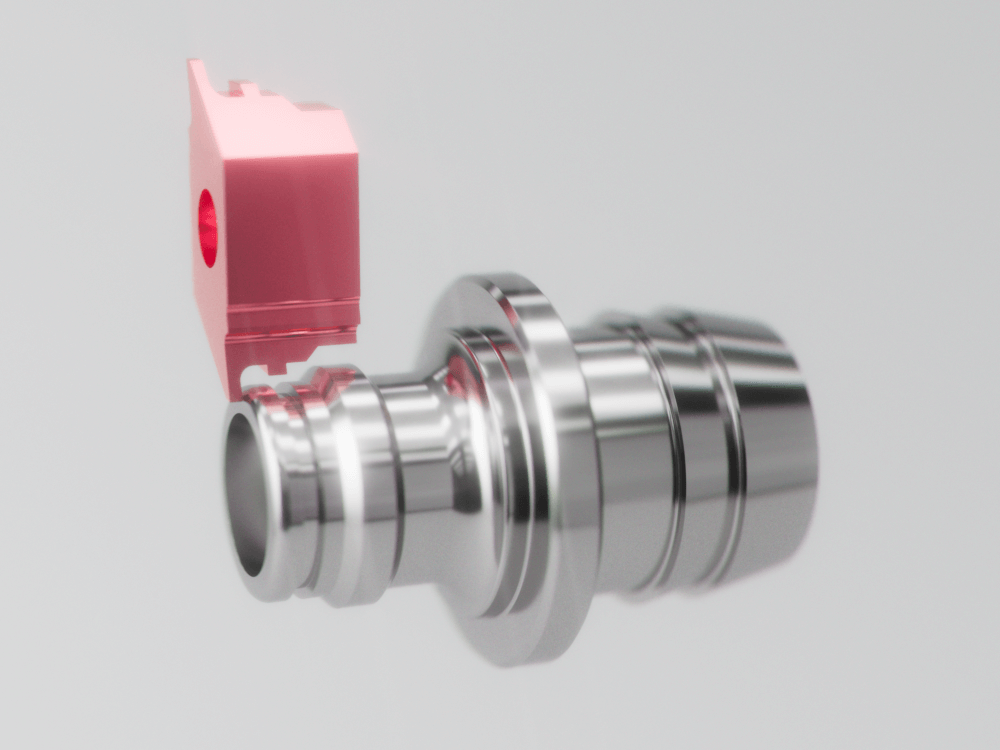

Präzisionswendeplatte Render an Werkstück
Präzisionswendeplatte/Formstechplatte

Unser Prozess

Wir verstehen dein Bauteil

Gemeinsam analysieren wir vor Ort oder anhand von Zeichnungen, wo Zeit, Kosten und Qualitätspotenzial liegen. Unser Anspruch: Über den Tellerrand schauen mit Ideen, die deine Fertigung vereinfachen und beschleunigen.

Kontaktiere uns
Kontaktiere uns

Wir konstruieren dein Werkzeug

Auf Basis der Anforderungen entwickeln wir die passende Präzisionsplatten-Geometrie – abgestimmt auf Halter, Maschine und Bearbeitungsprozess. Gefertigt wird aus hochwertigen Materialien, präzisionsgeschliffen und bei Bedarf beschichtet.

Wir bringen's zum Einsatz

Deine Präzisionswendeplatten kommen montagefertig für deinen Halter bei dir an. Auf Wunsch begleiten wir auch das optimieren von Schnittwerten um von Beginn an die maximale Standzeit und Prozesssicherheit zu sichern.

MAS Campus Meeting Verena Geier Matthias Wührl Michael Heßlinger Steffen Kinzinger Heiko Armbrecht

Optimiere deinen Prozess mit MAS

MAS ist dein Partner für hocheffiziente Zerspanungslösungen, individuelle Beratung und nachhaltige Prozessoptimierung. Unsere Experten helfen dir, das Beste aus deinem Prozess rauszuholen.
