Maschinenkomponenten - Fräsmaschine - MAS VHM-Torusfräser HSC kurz

- Geometrie für harte Werkstoffe - Typ H
- Zähne 4
- Stirnform Eckenradius / Torus
- Drallwinkel 30°
- Schaftform HA
- Ausführung nach Werksnorm
- Beschichtung TIALN
- Frässtrategie Hochgeschwindigkeitsfräsen HSC
- Werkstoff gehärteter Stahl 45-60HRC
- Werkstoff Stahl
- Werkstoff Gusseisen
- Kühlung mit Druckluft
- High Performance
- Bearbeitungsrichtung xyz
- Einsatz Kopieren
- Einsatz Eckfräsen / Besäumen

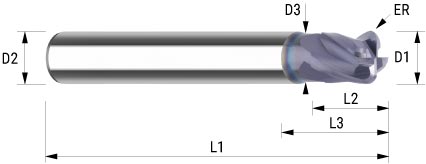

Produktbezeichnung (Variante)	D1	D2	D3	L1	L2	L3	Z	RA	Schaft	L4	ART.-NR:
FDZ.020.01	2	6	1.8	50	4	11	4	0.1	HA	4	M20048370
FDZ.020.02	2	6	1.8	50	4	11	4	0.2	HA	4	M20048371
FDZ.020.03	2	6	1.8	50	4	11	4	0.3	HA	4	M20048372
FDZ.020.04	2	6	1.8	50	4	11	4	0.4	HA	4	M20048373
FDZ.030.02	3	6	2.8	50	4	11	4	0.2	HA	4	M20048374
FDZ.030.03	3	6	2.8	50	4	11	4	0.3	HA	4	M20048375
FDZ.030.04	3	6	2.8	50	4	11	4	0.4	HA	4	M20048376
FDZ.030.05	3	6	2.8	50	4	11	4	0.5	HA	4	M20048377
FDZ.030.10	3	6	2.8	50	4	11	4	1	HA	4	M20048378
FDZ.040.01	4	6	3.6	50	6	11	4	0.1	HA	6	M20048379
FDZ.040.02	4	6	3.6	50	6	11	4	0.2	HA	6	M20048380
FDZ.040.03	4	6	3.6	50	6	11	4	0.3	HA	6	M20048381
FDZ.040.04	4	6	3.6	50	6	11	4	0.4	HA	6	M20048382
FDZ.040.05	4	6	3.6	50	6	11	4	0.5	HA	6	M20048383
FDZ.040.08	4	6	3.6	50	6	11	4	0.8	HA	6	M20048384
FDZ.040.10	4	6	3.6	50	6	11	4	1	HA	6	M20048385
FDZ.040.15	4	6	3.6	50	6	11	4	1.5	HA	6	M20048386
FDZ.050.02	5	6	4.6	50	6	11	4	0.2	HA	6	M20048387
FDZ.050.03	5	6	4.6	50	6	11	4	0.3	HA	6	M20048388
FDZ.060.01	6	6	5.5	50	7	11	4	0.1	HA	7	M20048389
FDZ.060.02	6	6	5.5	50	7	11	4	0.2	HA	7	M20048390
FDZ.060.03	6	6	5.5	50	7	11	4	0.3	HA	7	M20048391
FDZ.060.04	6	6	5.5	50	7	11	4	0.4	HA	7	M20048392
FDZ.060.05	6	6	5.5	50	7	11	4	0.5	HA	7	M20048393
FDZ.060.08	6	6	5.5	50	7	11	4	0.8	HA	7	M20048394
FDZ.060.09	6	6	5.5	50	7	11	4	0.9	HA	7	M20048395
FDZ.060.10	6	6	5.5	50	7	11	4	1	HA	7	M20048396
FDZ.060.20	6	6	5.5	50	7	11	4	2	HA	7	M20048397
FDZ.080.05	8	8	7.4	58	9	13	4	0.5	HA	9	M20048398
FDZ.080.10	8	8	7.4	58	9	13	4	1	HA	9	M20048399
FDZ.080.15	8	8	7.4	58	9	13	4	1.5	HA	9	M20048400
FDZ.080.20	8	8	7.4	58	9	13	4	2	HA	9	M20048401
FDZ.100.05	10	10	9.2	66	11	15	4	0.5	HA	11	M20048402
FDZ.100.10	10	10	9.2	66	11	15	4	1	HA	11	M20048403
FDZ.100.15	10	10	9.2	66	11	15	4	1.5	HA	11	M20048404
FDZ.100.20	10	10	9.2	66	11	15	4	2	HA	11	M20048405

Produktbezeichnung (Variante)

Schaft

Materialeignung

ART.-NR:

FDZ.020.01

1.8

0.1

M20048370

FDZ.020.02

1.8

0.2

M20048371

FDZ.020.03

1.8

0.3

M20048372

FDZ.020.04

1.8

0.4

M20048373

FDZ.030.02

2.8

0.2

M20048374

FDZ.030.03

2.8

0.3

M20048375

FDZ.030.04

2.8

0.4

M20048376

FDZ.030.05

2.8

0.5

M20048377

FDZ.030.10

2.8

M20048378

FDZ.040.01

3.6

0.1

M20048379

FDZ.040.02

3.6

0.2

M20048380

FDZ.040.03

3.6

0.3

M20048381

FDZ.040.04

3.6

0.4

M20048382

FDZ.040.05

3.6

0.5

M20048383

FDZ.040.08

3.6

0.8

M20048384

FDZ.040.10

3.6

M20048385

FDZ.040.15

3.6

1.5

M20048386

FDZ.050.02

4.6

0.2

M20048387

FDZ.050.03

4.6

0.3

M20048388

FDZ.060.01

5.5

0.1

M20048389

FDZ.060.02

5.5

0.2

M20048390

FDZ.060.03

5.5

0.3

M20048391

FDZ.060.04

5.5

0.4

M20048392

FDZ.060.05

5.5

0.5

M20048393

FDZ.060.08

5.5

0.8

M20048394

FDZ.060.09

5.5

0.9

M20048395

FDZ.060.10

5.5

M20048396

FDZ.060.20

5.5

M20048397

FDZ.080.05

7.4

0.5

M20048398

FDZ.080.10

7.4

M20048399

FDZ.080.15

7.4

1.5

M20048400

FDZ.080.20

7.4

M20048401

FDZ.100.05

9.2

0.5

M20048402

FDZ.100.10

9.2

M20048403

FDZ.100.15

9.2

1.5

M20048404

FDZ.100.20

9.2

M20048405

MAS VHM-Torusfräser HSC kurz

MAS VHM-Torusfräser HSC kurz
