Maschinenkomponenten - Fräsmaschine - MAS VHM-Schaftfräser HPC mit IK

- Geometrie für weiche Werkstoffe - Typ W
- Zähne 3
- Stirnform Eckenfase
- Drallwinkel 43°/47°
- Ungleichteilung
- Oberfläche geläppt
- Kühlung - Y-IK mit stirnseitigem Austritt
- Kühlung - IK mit Austritt am Schaftübergang
- Schaftform HA
- Schaftform HB
- Ausführung nach Werksnorm
- Beschichtung ZrN
- Frässtrategie Hochleistungsfräsen HPC
- Werkstoff Aluminium / Nichteisen Metalle
- Kühlung mit Kühlschmierstoff
- High Performance
- Bearbeitungsrichtung xyz
- Einsatz Nuten
- Einsatz Eckfräsen / Besäumen
- Einsatz Schlichten

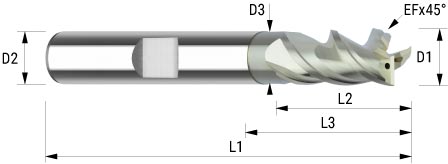

Produktbezeichnung (Variante)	D1	D2	D3	L1	L2	L3	Z	Eckfase	NL	Schaft	L4	ART.-NR:
BDG.060.00	6	6	5.8	57	13	18	3	0.2	16.5	HA	13	M20045943
BDG.060.10	6	6	5.8	57	13	18	3	0.2	16.5	HB	13	M20045944
BDG.061.00	6	6	5.8	80	13	42	3	0.2	16.5	HA	13	M20045945
BDG.061.10	6	6	5.8	80	13	42	3	0.2	16.5	HB	13	M20045946
BDG.080.00	8	8	7.8	63	21	25	3	0.2	24	HA	21	M20045947
BDG.080.10	8	8	7.8	63	21	25	3	0.2	24	HB	21	M20045948
BDG.081.00	8	8	7.8	100	21	62	3	0.2	24	HA	21	M20045949
BDG.081.10	8	8	7.8	100	21	62	3	0.2	24	HB	21	M20045950
BDG.100.00	10	10	9.7	72	22	30	3	0.2	27.5	HA	22	M20045951
BDG.100.10	10	10	9.7	72	22	30	3	0.2	27.5	HB	22	M20045952
BDG.101.00	10	10	9.7	100	22	58	3	0.2	27.5	HA	22	M20045953
BDG.101.10	10	10	9.7	100	22	58	3	0.2	27.5	HB	22	M20045954
BDG.120.00	12	12	11.7	83	26	36	3	0.2	31	HA	26	M20045955
BDG.120.10	12	12	11.7	83	26	36	3	0.2	31	HB	26	M20045956
BDG.121.00	12	12	11.7	120	26	73	3	0.2	31	HA	26	M20045957
BDG.121.10	12	12	11.7	120	26	73	3	0.2	31	HB	26	M20045958
BDG.160.00	16	16	15.7	92	36	42	3	0.2	42	HA	36	M20045959
BDG.160.10	16	16	15.7	92	36	42	3	0.2	42	HB	36	M20045960
BDG.161.00	16	16	15.7	150	36	100	3	0.2	42	HA	36	M20045961
BDG.161.10	16	16	15.7	150	36	100	3	0.2	42	HB	36	M20045962
BDG.180.00	18	18	17.6	92	36	42	3	0.2	42	HA	36	M20045963
BDG.180.10	18	18	17.6	92	36	42	3	0.2	42	HB	36	M20045964
BDG.181.00	18	18	17.6	150	36	100	3	0.2	42	HA	36	M20045965
BDG.181.10	18	18	17.6	150	36	100	3	0.2	42	HB	36	M20045966
BDG.200.00	20	20	19.5	104	41	52	3	0.2	47.8	HA	41	M20045967
BDG.200.10	20	20	19.5	104	41	52	3	0.2	47.8	HB	41	M20045968
BDG.201.00	20	20	19.5	150	41	98	3	0.2	47.8	HA	41	M20045969
BDG.201.10	20	20	19.5	150	41	98	3	0.2	47.8	HB	41	M20045970
BDG.250.00	25	25	24.5	121	50	65	3	0.3	59.8	HA	50	M20045971
BDG.250.10	25	25	24.5	121	50	65	3	0.3	59.8	HB	50	M20045972
BDG.030.00	3	6	2.8	57	8	10	3	0.06	10	HA	8	M20077973
BDG.040.00	4	6	3.8	57	11	14	3	0.08	14	HA	11	M20077974
BDG.050.00	5	6	4.8	57	13	16	3	0.1	16.5	HA	13	M20077975

Produktbezeichnung (Variante)

Eckfase

Schaft

Materialeignung

ART.-NR:

BDG.060.00

5.8

0.2

16.5

M20045943

BDG.060.10

5.8

0.2

16.5

M20045944

BDG.061.00

5.8

0.2

16.5

M20045945

BDG.061.10

5.8

0.2

16.5

M20045946

BDG.080.00

7.8

0.2

M20045947

BDG.080.10

7.8

0.2

M20045948

BDG.081.00

7.8

100

0.2

M20045949

BDG.081.10

7.8

100

0.2

M20045950

BDG.100.00

9.7

0.2

27.5

M20045951

BDG.100.10

9.7

0.2

27.5

M20045952

BDG.101.00

9.7

100

0.2

27.5

M20045953

BDG.101.10

9.7

100

0.2

27.5

M20045954

BDG.120.00

11.7

0.2

M20045955

BDG.120.10

11.7

0.2

M20045956

BDG.121.00

11.7

120

0.2

M20045957

BDG.121.10

11.7

120

0.2

M20045958

BDG.160.00

15.7

0.2

M20045959

BDG.160.10

15.7

0.2

M20045960

BDG.161.00

15.7

150

100

0.2

M20045961

BDG.161.10

15.7

150

100

0.2

M20045962

BDG.180.00

17.6

0.2

M20045963

BDG.180.10

17.6

0.2

M20045964

BDG.181.00

17.6

150

100

0.2

M20045965

BDG.181.10

17.6

150

100

0.2

M20045966

BDG.200.00

19.5

104

0.2

47.8

M20045967

BDG.200.10

19.5

104

0.2

47.8

M20045968

BDG.201.00

19.5

150

0.2

47.8

M20045969

BDG.201.10

19.5

150

0.2

47.8

M20045970

BDG.250.00

24.5

121

0.3

59.8

M20045971

BDG.250.10

24.5

121

0.3

59.8

M20045972

BDG.030.00

2.8

0.06

M20077973

BDG.040.00

3.8

0.08

M20077974

BDG.050.00

4.8

0.1

16.5

M20077975
