Maschinenkomponenten - Fräsmaschine - MAS VHM-Mini-Torusfräser HSC

- Geometrie für harte Werkstoffe - Typ H
- Zähne 2
- Toleranz Durchmesser -0,015
- Toleranz Rundlaufgenauigkeit 0,005mm
- Stirnform Eckenradius / Torus
- Toleranz Radius +/-0,003
- Drallwinkel 30°
- Schaftform HA
- Ausführung nach Werksnorm
- Beschichtung naco blue
- Frässtrategie Hochgeschwindigkeitsfräsen HSC
- Werkstoff gehärteter Stahl 45-65HRC
- Werkstoff Stahl
- Werkstoff Gusseisen
- Kühlung mit Druckluft
- High Performance
- Bearbeitungsrichtung xyz
- Einsatz Kopieren

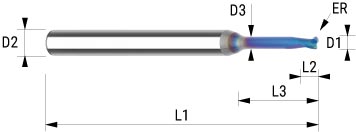

Produktbezeichnung (Variante)	D1	D2	D3	L1	L2	L3	Z	RA	NL	Schaft	L4	ART.-NR:
EEH.030.12	0,3	6	0.28	55	0.45	3	2	0.05	1.1	HA	0.45	M20047632
EEH.040.10	0,4	6	0.38	55	0.6	2	2	0.05	1.3	HA	0.6	M20047633
EEH.050.10	0,5	6	0.48	55	0.7	2	2	0.05	1.7	HA	0.7	M20047634
EEH.050.11	0,5	6	0.48	55	0.7	4	2	0.05	1.7	HA	0.7	M20047635
EEH.060.12	0,6	6	0.58	55	0.9	6	2	0.06	1.8	HA	0.9	M20047636
EEH.080.11	0,8	6	0.77	55	1.2	4	2	0.08	2	HA	1.2	M20047637
EEH.080.12	0,8	6	0.77	55	1.2	6	2	0.08	2	HA	1.2	M20047638
EEH.080.13	0,8	6	0.77	55	1.2	8	2	0.08	2	HA	1.2	M20047639
EEH.100.02	1	4	0.95	54	1.6	3	2	0.1	3.4	HA	1.6	M20047640
EEH.100.04	1	4	0.95	54	1.6	4	2	0.1	3.2	HA	1.6	M20047641
EEH.100.06	1	4	0.95	54	1.6	6	2	0.1	3.2	HA	1.6	M20047642
EEH.100.08	1	4	0.95	54	1.6	8	2	0.1	3.2	HA	1.6	M20047643
EEH.100.10	1	6	0.95	55	1.6	3	2	0.1	3.2	HA	1.6	M20047644
EEH.100.11	1	6	0.95	55	1.6	4	2	0.1	3.2	HA	1.6	M20047645
EEH.100.12	1	6	0.95	55	1.6	5	2	0.1	3.2	HA	1.6	M20047646
EEH.100.13	1	6	0.95	55	1.6	6	2	0.1	3.2	HA	1.6	M20047647
EEH.100.14	1	6	0.95	55	1.6	8	2	0.1	3.2	HA	1.6	M20047648
EEH.100.15	1	6	0.95	55	1.6	10	2	0.1	3.2	HA	1.6	M20047649
EEH.120.11	1,2	6	1.15	55	1.9	6	2	0.12	3.6	HA	1.9	M20047650
EEH.120.12	1,2	6	1.15	55	1.9	8	2	0.12	3.6	HA	1.9	M20047651
EEH.120.15	1,2	6	1.15	65	1.9	15	2	0.12	3.6	HA	1.9	M20047652
EEH.150.11	1,5	6	1.44	55	2.4	6	2	0.15	4	HA	2.4	M20047653
EEH.150.12	1,5	6	1.44	55	2.4	8	2	0.15	4	HA	2.4	M20047654
EEH.150.14	1,5	6	1.44	65	2.4	12	2	0.15	4	HA	2.4	M20047655
EEH.200.02	2	4	1.92	54	2.8	6	2	0.2	4.4	HA	2.8	M20047656
EEH.200.04	2	4	1.92	54	2.8	8	2	0.2	4.4	HA	2.8	M20047657
EEH.200.06	2	4	1.92	54	2.8	10	2	0.2	4.4	HA	2.8	M20047658
EEH.200.10	2	6	1.92	55	2.8	6	2	0.2	4.4	HA	2.8	M20047659
EEH.200.11	2	6	1.92	55	2.8	8	2	0.2	4.4	HA	2.8	M20047660
EEH.200.12	2	6	1.92	65	2.8	10	2	0.2	4.4	HA	2.8	M20047661
EEH.200.13	2	6	1.92	65	2.8	12	2	0.2	4.4	HA	2.8	M20047662
EEH.200.15	2	6	1.92	65	2.8	20	2	0.2	4.4	HA	2.8	M20047663
EEH.300.11	3	6	2.9	55	3	8	2	0.5	8	HA	3	M20047664
EEH.300.12	3	6	2.9	65	3	10	2	0.5	8	HA	3	M20047665
EEH.300.13	3	6	2.9	65	3	15	2	1	8	HA	3	M20047666
EEH.300.14	3	6	2.9	65	3	20	2	0.5	8	HA	3	M20047667
EEH.400.10	4	6	3.9	65	4	10	2	0.5	8	HA	4	M20047668
EEH.400.11	4	6	3.9	65	4	15	2	0.5	8	HA	4	M20047669
EEH.400.12	4	6	3.9	65	4	20	2	0.5	8	HA	4	M20047670
EEH.400.13	4	6	3.9	70	4	25	2	0.5	8	HA	4	M20047671
EEH.400.14	4	6	3.9	75	4	30	2	0.5	8	HA	4	M20047672
EEH.600.12	6	6	5.9	65	6	20	2	0.5	15.3	HA	6	M20047673
EEH.600.13	6	6	5.9	75	6	30	2	1	15.3	HA	6	M20047674
EEH.600.14	6	6	5.9	90	6	40	2	0.5	15.3	HA	6	M20047675
EEH.600.15	6	6	5.9	90	6	50	2	1	15.3	HA	6	M20047676
