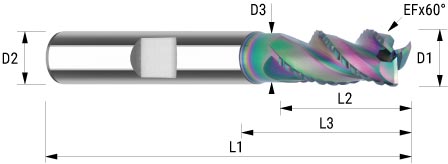

| Produktbezeichnung (Variante) | D1 | D2 | D3 | L1 | L2 | L3 | Z | Eckfase | Schaft | L4 | Materialeignung | ART.-NR: | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B.DA3.060.00 | 6 | 6 | 5.7 | 57 | 14 | 20 | 3 | 0.2 | HA | 14 |
|
M20062086 | |
| B.DA3.060.10 | 6 | 6 | 5.7 | 57 | 14 | 20 | 3 | 0.2 | HB | 14 |
|
M20062087 | |
| B.DA3.080.00 | 8 | 8 | 7.4 | 63 | 21 | 26 | 3 | 0.25 | HA | 21 |
|
M20062088 | |
| B.DA3.080.10 | 8 | 8 | 7.4 | 63 | 21 | 26 | 3 | 0.25 | HB | 21 |
|
M20062089 | |
| B.DA3.100.00 | 10 | 10 | 9.5 | 72 | 23 | 31 | 3 | 0.3 | HA | 23 |
|
M20062090 | |
| B.DA3.100.10 | 10 | 10 | 9.5 | 72 | 23 | 31 | 3 | 0.3 | HB | 23 |
|
M20062091 | |
| B.DA3.120.00 | 12 | 12 | 11 | 83 | 27 | 37 | 3 | 0.35 | HA | 27 |
|
M20062092 | |
| B.DA3.120.10 | 12 | 12 | 11 | 83 | 27 | 37 | 3 | 0.35 | HB | 27 |
|
M20062093 | |
| B.DA3.160.00 | 16 | 16 | 15 | 92 | 36 | 43 | 3 | 0.4 | HA | 36 |
|
M20062094 | |
| B.DA3.160.10 | 16 | 16 | 15 | 92 | 36 | 43 | 3 | 0.4 | HB | 36 |
|
M20062095 | |
| B.DA3.200.00 | 20 | 20 | 19 | 104 | 41 | 52 | 3 | 0.4 | HA | 41 |
|
M20062096 | |
| B.DA3.200.10 | 20 | 20 | 19 | 104 | 41 | 52 | 3 | 0.4 | HB | 41 |
|
M20062097 |
