MAS VHM-Schaftfräser HPC mit IK

MAS VHM-Schaftfräser HPC mit IK

Main Image Article MAS VHM-Schaftfräser HPC mit IK
Main Image Article MAS VHM-Schaftfräser HPC mit IK

Hast du Fragen zum Produkt?

Du erreichst uns
Mo – Do von 7:30 – 16:45 Uhr und Fr 07:30 - 14:30 Uhr
Tel: +49 7152-6065-0
Ihre Daten verarbeiten wir entsprechend unserer Datenschutzerklärung.
Produkt anfragen

Downloads zum Produkt

Schnittdaten MAS VHM-Werkzeuge Fräsen und Bohren

Produktinformationen

- Geometrie für normale Werkstoffe - Typ N
- Zähne 4
- Stirnform Eckenfase
- Drallwinkel 35°/38°
- Ungleichteilung
- Kühlung - Y-IK mit radialem Austritt
- Schaftform HB
- Norm DIN 6527 lang
- Beschichtung ALTIN
- Frässtrategie Hochleistungsfräsen HPC
- Werkstoff Stahl
- Werkstoff Gusseisen
- Kühlung mit Kühlschmierstoff
- High Performance
- Bearbeitungsrichtung xy(z)
- Einsatz Nuten
- Einsatz Eckfräsen / Besäumen
- Einsatz Schlichten

Varianten

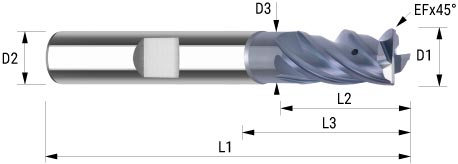

Produktbezeichnung (Variante) D1 D2 D3 L1 L2 L3 Z Eckfase Schaft L4 Materialeignung ART.-NR:
GBI.061.10 6 6 5.5 57 13 18 4 0.2 HB 13
Materialeignung Stahl
Materialeignung Guss
M20062602
GBI.081.10 8 8 7.5 63 19 24 4 0.2 HB 19
Materialeignung Stahl
Materialeignung Guss
M20062603
GBI.101.10 10 10 9.5 72 22 32 4 0.3 HB 22
Materialeignung Stahl
Materialeignung Guss
M20062604
GBI.121.10 12 12 11 83 26 36 4 0.3 HB 26
Materialeignung Stahl
Materialeignung Guss
M20062605
GBI.161.10 16 16 15 92 32 42 4 0.4 HB 32
Materialeignung Stahl
Materialeignung Guss
M20062606
GBI.201.10 20 20 19 104 38 48 4 0.5 HB 38
Materialeignung Stahl
Materialeignung Guss
M20062607
