Fräsen - VHM-Fräser - MAS VHM-Schaftfräser HPC

- Geometrie für weiche Werkstoffe - Typ W
- Zähne 3
- Stirnform Eckenfase
- Drallwinkel 43°/47°
- Ungleichteilung
- Oberfläche geläppt
- Schaftform HA
- Schaftform HB
- Ausführung nach Werksnorm
- Beschichtung ZrN
- Frässtrategie Hochleistungsfräsen HPC
- Werkstoff Aluminium / Nichteisen Metalle
- Kühlung mit Kühlschmierstoff
- High Performance
- Bearbeitungsrichtung xyz
- Einsatz Nuten
- Einsatz Eckfräsen / Besäumen
- Einsatz Schlichten

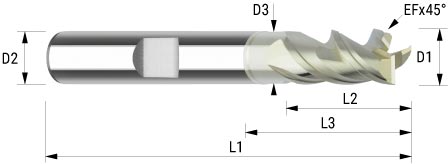

Produktbezeichnung (Variante)	D1	D2	D3	L1	L2	L3	Z	Eckfase	NL	Schaft	L4	ART.-NR:
BDD.030.00	3	6	2.8	57	8	12	3	0.1	11	HA	8	M20045865
BDD.030.10	3	6	2.8	57	8	12	3	0.1	11	HB	8	M20045866
BDD.040.00	4	6	3.8	57	11	18	3	0.1	14.8	HA	11	M20045867
BDD.040.10	4	6	3.8	57	11	18	3	0.1	14.8	HB	11	M20045868
BDD.050.00	5	6	4.8	57	13	18	3	0.1	16	HA	13	M20045869
BDD.050.10	5	6	4.8	57	13	18	3	0.1	16	HB	13	M20045870
BDD.060.00	6	6	5.8	57	13	18	3	0.2	16.5	HA	13	M20045871
BDD.060.10	6	6	5.8	57	13	18	3	0.2	16.5	HB	13	M20045872
BDD.061.00	6	6	5.8	80	13	42	3	0.2	16.5	HA	13	M20045873
BDD.061.10	6	6	5.8	80	13	42	3	0.2	16.5	HB	13	M20045874
BDD.080.00	8	8	7.8	63	21	25	3	0.2	24	HA	21	M20045875
BDD.080.10	8	8	7.8	63	21	25	3	0.2	24	HB	21	M20045876
BDD.081.00	8	8	7.8	100	21	62	3	0.2	24	HA	21	M20045877
BDD.081.10	8	8	7.8	100	21	62	3	0.2	24	HB	21	M20045878
BDD.100.00	10	10	9.7	72	22	30	3	0.2	27.5	HA	22	M20045879
BDD.100.10	10	10	9.7	72	22	30	3	0.2	27.5	HB	22	M20045880
BDD.101.00	10	10	9.7	100	22	58	3	0.2	27.5	HA	22	M20045881
BDD.101.10	10	10	9.7	100	22	58	3	0.2	27.5	HB	22	M20045882
BDD.120.00	12	12	11.7	83	26	36	3	0.2	31	HA	26	M20045883
BDD.120.10	12	12	11.7	83	26	36	3	0.2	31	HB	26	M20045884
BDD.121.00	12	12	11.7	120	26	73	3	0.2	31	HA	26	M20045885
BDD.121.10	12	12	11.7	120	26	73	3	0.2	31	HB	26	M20045886
BDD.160.00	16	16	15.7	92	36	42	3	0.2	42	HA	36	M20045887
BDD.160.10	16	16	15.7	92	36	42	3	0.2	42	HB	36	M20045888
BDD.161.00	16	16	15.7	150	36	100	3	0.2	42	HA	36	M20045889
BDD.161.10	16	16	15.7	150	36	100	3	0.2	42	HB	36	M20045890
BDD.180.00	18	18	17.6	92	36	42	3	0.2	42	HA	36	M20045891
BDD.180.10	18	18	17.6	92	36	42	3	0.2	42	HB	36	M20045892
BDD.181.00	18	18	17.6	150	36	100	3	0.2	42	HA	36	M20045893
BDD.181.10	18	18	17.6	150	36	100	3	0.2	42	HB	36	M20045894
BDD.200.00	20	20	19.5	104	41	52	3	0.2	47.8	HA	41	M20045895
BDD.200.10	20	20	19.5	104	41	52	3	0.2	47.8	HB	41	M20045896
BDD.201.00	20	20	19.5	150	41	98	3	0.2	47.8	HA	41	M20045897
BDD.201.10	20	20	19.5	150	41	98	3	0.2	47.8	HB	41	M20045898
BDD.250.00	25	25	24.5	121	50	65	3	0.3	59.8	HA	50	M20045899
BDD.250.10	25	25	24.5	121	50	65	3	0.3	59.8	HB	50	M20045900

Produktbezeichnung (Variante)

Eckfase

Schaft

Materialeignung

ART.-NR:

BDD.030.00

2.8

0.1

M20045865

BDD.030.10

2.8

0.1

M20045866

BDD.040.00

3.8

0.1

14.8

M20045867

BDD.040.10

3.8

0.1

14.8

M20045868

BDD.050.00

4.8

0.1

M20045869

BDD.050.10

4.8

0.1

M20045870

BDD.060.00

5.8

0.2

16.5

M20045871

BDD.060.10

5.8

0.2

16.5

M20045872

BDD.061.00

5.8

0.2

16.5

M20045873

BDD.061.10

5.8

0.2

16.5

M20045874

BDD.080.00

7.8

0.2

M20045875

BDD.080.10

7.8

0.2

M20045876

BDD.081.00

7.8

100

0.2

M20045877

BDD.081.10

7.8

100

0.2

M20045878

BDD.100.00

9.7

0.2

27.5

M20045879

BDD.100.10

9.7

0.2

27.5

M20045880

BDD.101.00

9.7

100

0.2

27.5

M20045881

BDD.101.10

9.7

100

0.2

27.5

M20045882

BDD.120.00

11.7

0.2

M20045883

BDD.120.10

11.7

0.2

M20045884

BDD.121.00

11.7

120

0.2

M20045885

BDD.121.10

11.7

120

0.2

M20045886

BDD.160.00

15.7

0.2

M20045887

BDD.160.10

15.7

0.2

M20045888

BDD.161.00

15.7

150

100

0.2

M20045889

BDD.161.10

15.7

150

100

0.2

M20045890

BDD.180.00

17.6

0.2

M20045891

BDD.180.10

17.6

0.2

M20045892

BDD.181.00

17.6

150

100

0.2

M20045893

BDD.181.10

17.6

150

100

0.2

M20045894

BDD.200.00

19.5

104

0.2

47.8

M20045895

BDD.200.10

19.5

104

0.2

47.8

M20045896

BDD.201.00

19.5

150

0.2

47.8

M20045897

BDD.201.10

19.5

150

0.2

47.8

M20045898

BDD.250.00

24.5

121

0.3

59.8

M20045899

BDD.250.10

24.5

121

0.3

59.8

M20045900

MAS VHM-Schaftfräser HPC

MAS VHM-Schaftfräser HPC
