Modulares Schnellwechselsystem (PZ©turn), Quadratschaft

Modulares Schnellwechselsystem (PZ©turn), Quadratschaft

Main Image Article Modulares Schnellwechselsystem (PZ©turn), Quadratschaft
Main Image Article Modulares Schnellwechselsystem (PZ©turn), Quadratschaft

Hast du Fragen zum Produkt?

Du erreichst uns
Mo – Do von 7:30 – 16:45 Uhr und Fr 07:30 - 14:30 Uhr
Tel: +49 7152-6065-0
Ihre Daten verarbeiten wir entsprechend unserer Datenschutzerklärung.
Produkt anfragen

Produktinformationen

- Schnellwechselsystem mit nur einer Spannschraube
- Verfügbare Quadratschäfte: 10/12/16/20 mm – inch: 3/8" / 1/2" / 5/8" / 3/4"
- Höchste Präzision und Wiederholgenauigkeit
- Universell für alle Drehmaschinen
- IK-Zuführung durch den Halter bis zur Schneide
- Optimale Zugänglichkeit beim Wendeplattenwechsel
- Keine Stabilitätsverluste gegenüber Monowerkzeugen

Varianten

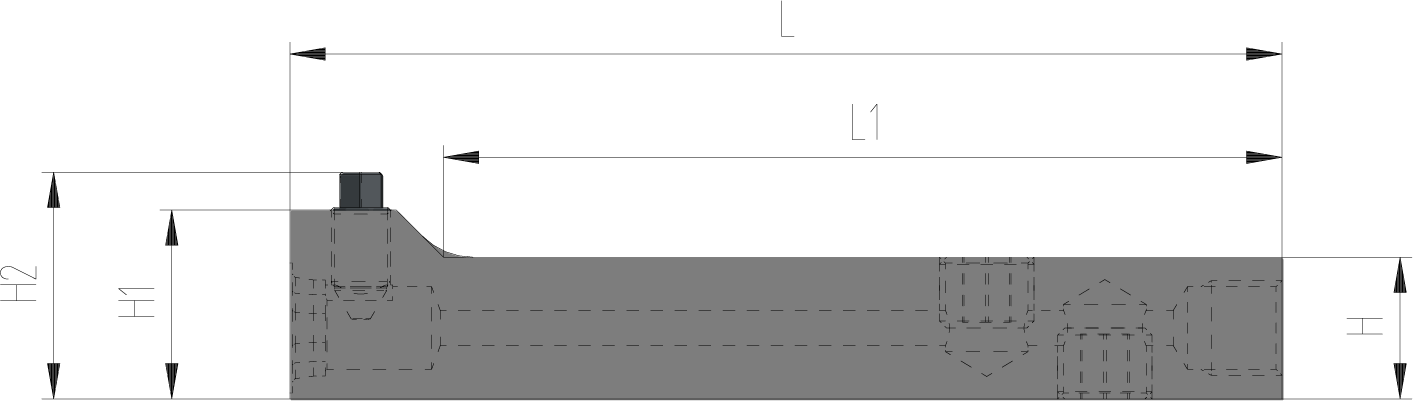

Produktbezeichnung (Variante) Schnittstelle Schaftausführung Schaftgröße Gesamtlänge L1 H H1 H2 IK Anschlussgewinde IK (Innenkühlung vorhanden) ART.-NR:
PZ1212R-84 PZ12 metrisch 12mmx12mm 84 71 12 16 20.2 M8x1x6 ja E00018761
PZ1616R-84 PZ16 metrisch 16mmx16mm 84 71 16 20 25.5 G1/8" ja E00018882
PZ1010R-84 PZ10 metrisch 10mmx10mm 84 71 10 13.5 17.6 M8x1x6 ja E00018883
PZ2020R-100 PZ20 metrisch 20mmx20mm 100 83.8 20 25 25 G1/8" ja E00019213
PZ12-1/2INCH-R-84 PZ12 inch 1/2'' 84 71 12.7 16 20.2 5/16"-24 UNF ja E00025095
PZ16-5/8INCH-R-84 PZ16 inch 5/8'' 84 71 15.8 20 25.5 5/16"-24 UNF ja E00025096
PZ20-3/4INCH-R-100 PZ20 inch 3/4'' 100 83.8 19.04 25 25 5/16"-24 UNF ja E00025339
