GND grooving system, square shank (monoblock tool)

GND grooving system, square shank (monoblock tool)

Main Image Article GND grooving system, square shank (monoblock tool)
Main Image Article GND grooving system, square shank (monoblock tool)

Do you have any questions about the product?

You can reach us Mon-Thu between 7:30-16:45 and Friday between 07:30-14:30
Phone: +49 7152-6065-12
Request product

Product information

- Square shank holder with direct IK transfer, standard 3 grooving depths and 9 grooving widths (1.25mm - 8.00mm)
- Square shank holder 1616, 2020, 2525 with changeable tool cassette K20
- Square shank holder internal cooling (IK)
- Tool cassette with internal cooling from above and below (from a grooving width of 2 mm)
- Optimized chip formation and wear behaviour due to internal cooling
- Standard 1616 and 2020 square shank holders with large groove depth
- PSK basic holder system with interchangeable tool cassette
- Tempered base holder for a long service life

Variants

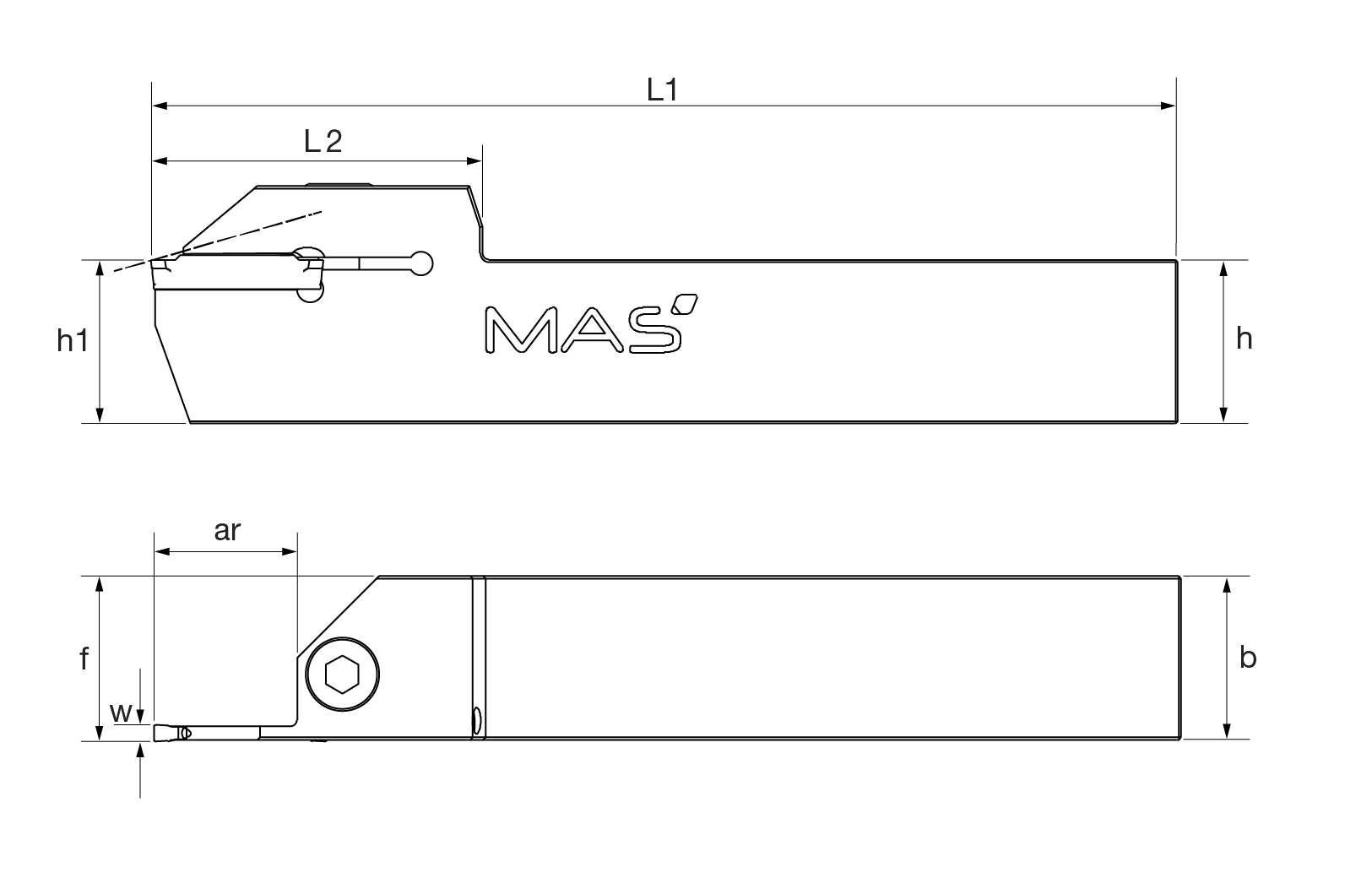

product name w Groove width (in mm) ar Groove depth (in mm) WSP-shape WSP-Size Usage machine side interface Shank height h/c (in mm) Shank width b/c (in mm) L1 f h1 L2 IK connection thread Voltage IK (with Internal cooling) IK from Stopper Clamping screw Tightening torque (in Nm) required key ART.-NR:
GNDR1616H212 2 12 GCM 20… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.17 16 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000154
GNDL1616H212 2 12 GCM 20… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.17 16 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000176
GNDR1616H217 2 17 GCM 20… H Ein-/Abstechen Quadratschaft 16 16 105.5 16.17 16 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000181
GNDL1616H217 2 17 GCM 20… H Ein-/Abstechen Quadratschaft 16 16 105.5 16.17 16 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000182
GNDR1616H222 2 22 GCM 20… H Ein-/Abstechen Quadratschaft 16 16 110.5 16.17 16 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000184
GNDL1616H222 2 22 GCM 20… H Ein-/Abstechen Quadratschaft 16 16 110.5 16.17 16 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000186
GNDR1616H312 3 12 GCM 30… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.42 16 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000187
GNDL1616H312 3 12 GCM 30… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.42 16 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000188
GNDR1616H317 3 17 GCM 30… H Ein-/Abstechen Quadratschaft 16 16 105.5 16.42 16 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000189
GNDL1616H317 3 17 GCM 30… H Ein-/Abstechen Quadratschaft 16 16 105.5 16.42 16 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000190
GNDR1616H322 3 22 GCM 30… H Ein-/Abstechen Quadratschaft 16 16 110.5 16.42 16 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000191
GNDL1616H322 3 22 GCM 30… H Ein-/Abstechen Quadratschaft 16 16 110.5 16.42 16 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000192
GNDR1616H412 4 12 GCM 40… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.42 16 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000193
GNDL1616H412 4 12 GCM 40… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.42 16 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000194
GNDR1616H417 4 17 GCM 40… H Ein-/Abstechen Quadratschaft 16 16 105.5 16.42 16 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000195
GNDL1616H417 4 17 GCM 40… H Ein-/Abstechen Quadratschaft 16 16 105.5 16.42 16 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000196
GNDR1616H422 4 22 GCM 40… H Ein-/Abstechen Quadratschaft 16 16 110.5 16.42 16 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000197
GNDL1616H422 4 22 GCM 40… H Ein-/Abstechen Quadratschaft 16 16 110.5 16.42 16 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000198
GNDR1616H512 5 12 GCM 50… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.5 16 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000199
GNDL1616H512 5 12 GCM 50… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.5 16 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000200
GNDR1616H517 5 17 GCM 50… H Ein-/Abstechen Quadratschaft 16 16 105.5 16.5 16 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000201
GNDL1616H517 5 17 GCM 50… H Ein-/Abstechen Quadratschaft 16 16 105.5 16.5 16 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000202
GNDR1616H522 5 22 GCM 50… H Ein-/Abstechen Quadratschaft 16 16 110.5 16.5 16 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000203
GNDL1616H522 5 22 GCM 50… H Ein-/Abstechen Quadratschaft 16 16 110.5 16.5 16 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000204
GNDR1616H612 6 12 GCM 60… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.5 16 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000206
GNDL1616H612 6 12 GCM 60… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.5 16 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000207
GNDR1616H617 6 17 GCM 60… H Ein-/Abstechen Quadratschaft 16 16 105.5 16.5 16 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000211
GNDL1616H617 6 17 GCM 60… H Ein-/Abstechen Quadratschaft 16 16 105.5 16.5 16 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000212
GNDR1616H622 6 22 GCM 60… H Ein-/Abstechen Quadratschaft 16 16 110.5 16.5 16 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000213
GNDL1616H622 6 22 GCM 60… H Ein-/Abstechen Quadratschaft 16 16 110.5 16.5 16 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000214
GNDR2020H222 2 22 GCM 20… H Ein-/Abstechen Quadratschaft 20 20 130.5 20.17 20 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000334
GNDL2020H222 2 22 GCM 20… H Ein-/Abstechen Quadratschaft 20 20 130.5 20.17 20 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000336
GNDR2020H212 2 12 GCM 20… H Ein-/Abstechen Quadratschaft 20 20 120.5 20.17 20 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000397
GNDL2020H212 2 12 GCM 20… H Ein-/Abstechen Quadratschaft 20 20 120.5 20.17 20 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000398
GNDR2020H217 2 17 GCM 20… H Ein-/Abstechen Quadratschaft 20 20 125.5 20.17 20 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000400
GNDL2020H217 2 17 GCM 20… H Ein-/Abstechen Quadratschaft 20 20 125.5 20.17 20 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000401
GNDR2020H312 3 12 GCM 30… H Ein-/Abstechen Quadratschaft 20 20 120.5 20.42 20 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000408
GNDL2020H312 3 12 GCM 30… H Ein-/Abstechen Quadratschaft 20 20 120.5 20.42 20 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000411
GNDR2020H317 3 17 GCM 30… H Ein-/Abstechen Quadratschaft 20 20 125.5 20.42 20 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000416
GNDL2020H317 3 17 GCM 30… H Ein-/Abstechen Quadratschaft 20 20 125.5 20.42 20 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000419
GNDR2020H322 3 22 GCM 30… H Ein-/Abstechen Quadratschaft 20 20 130.5 20.42 20 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000421
GNDL2020H322 3 22 GCM 30… H Ein-/Abstechen Quadratschaft 20 20 130.5 20.42 20 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000426
GNDL2020H412 4 12 GCM 40… H Ein-/Abstechen Quadratschaft 20 20 120.5 20.42 20 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000428
GNDR2020H417 4 17 GCM 40… H Ein-/Abstechen Quadratschaft 20 20 125.5 20.42 20 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000430
GNDL2020H417 4 17 GCM 40… H Ein-/Abstechen Quadratschaft 20 20 125.5 20.42 20 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000455
GNDR2020H422 4 22 GCM 40… H Ein-/Abstechen Quadratschaft 20 20 130.5 20.42 20 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000462
GNDL2020H422 4 22 GCM 40… H Ein-/Abstechen Quadratschaft 20 20 130.5 20.42 20 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000463
GNDR2020H412 4 12 GCM 40… H Ein-/Abstechen Quadratschaft 20 20 120.5 20.42 20 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000473
GNDL2020H512 5 12 GCM 50… H Ein-/Abstechen Quadratschaft 20 20 120.5 20.5 20 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000477
GNDR2020H517 5 17 GCM 50… H Ein-/Abstechen Quadratschaft 20 20 125.5 20.5 20 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000481
GNDL2020H517 5 17 GCM 50… H Ein-/Abstechen Quadratschaft 20 20 125.5 20.5 20 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000482
GNDR2020H522 5 22 GCM 50… H Ein-/Abstechen Quadratschaft 20 20 130.5 20.5 20 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000484
GNDL2020H522 5 22 GCM 50… H Ein-/Abstechen Quadratschaft 20 20 130.5 20.5 20 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000485
GNDR2020H512 5 12 GCM 50… H Ein-/Abstechen Quadratschaft 20 20 120.5 20.5 20 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000487
GNDR2020H612 6 12 GCM 60… H Ein-/Abstechen Quadratschaft 20 20 120.5 20.5 20 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000489
GNDL2020H612 6 12 GCM 60… H Ein-/Abstechen Quadratschaft 20 20 120.5 20.5 20 35.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000491
GNDR2020H617 6 17 GCM 60… H Ein-/Abstechen Quadratschaft 20 20 125.5 20.5 20 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000492
GNDL2020H617 6 17 GCM 60… H Ein-/Abstechen Quadratschaft 20 20 125.5 20.5 20 40.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000495
GNDR2020H622 6 22 GCM 60… H Ein-/Abstechen Quadratschaft 20 20 130.5 20.5 20 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000496
GNDL2020H622 6 22 GCM 60… H Ein-/Abstechen Quadratschaft 20 20 130.5 20.5 20 45.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00000498
GNDR1616H12507 1.25 7 GCM 125… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.17 16 30.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00022645
GNDL1616H12507 1.25 7 GCM 125… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.17 16 30.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00022646
GNDR1616H12512 1.25 12 GCM 125… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.17 16 30.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00022647
GNDL1616H12512 1.25 12 GCM 125… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.17 16 30.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00022648
GNDR1616H1507 1.5 7 GCM 150… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.17 16 30.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00022649
GNDL1616H1507 1.5 7 GCM 150… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.17 16 30.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00022650
GNDR1616H1512 1.5 12 GCM 150… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.17 16 30.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00022651
GNDL1616H1512 1.5 12 GCM 150… H Ein-/Abstechen Quadratschaft 16 16 100.5 16.17 16 30.5 G1/8 Pratze ja oben G1/8 Typ596 M5x16 DIN912 5 6-Kant-Schlüssel LH040 E00022652
